I. ТОПОЛОГИЯ НА ЛОКАЛНИ МРЕЖИ. ВИДОВЕ
ЛОКАЛНИ МРЕЖИ.
1. Що е
топология?
Две фигури са топологично еквивалентни, когато от
едната може да се достигне до другата чрез преместване и огъване, което не води
до деформация, т.е. не нарушава свързаността.
2. Магистрална
(шинна) топология
- Всяка станция е свързана към общ кабел (шина).
Ако станция А иска да
изпрати съобщение на станция Х, то А изпраща съобщение по кабела, всяка
друга станция проверява дали съобщението е за нея, като само станция Х прочита съобщението.
При тази топология една от станциите отговаря за
работоспособността на ЛМ. Тя извежда диагностицирането на ЛМ. В нашата станция
такава е S (сървър). При този начин на предаване често се получават колизии.
Колизиите
се избягват по два начина:
- преди да предава, всяка станция предупреждава, че иска да предава.
- ако две станции направят едновременно опит за
предаване, то и двете прекратяват предаването и правят повторен опит след
случаен период от време.
Преимущества:
- Лесно се инсталира.
- Ако една станция се повреди, тя се изключва от
ЛМ, като ЛМ запазва работоспособността си като цяло.
- Ако се повреди мрежовия сървър, то другата
станция поема неговите функции.
Недостатъци:
- Трудно се диагностицира.
- Често се появяват колизии, които забавят
предаването на информация.
- Най-съществен недостатък - трудно се защитава
информацията от неправомерен достъп.
3.

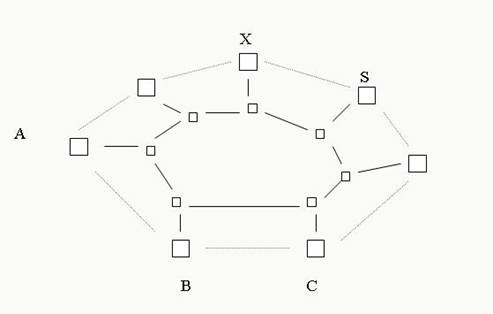

Кръгова (пръстенова) топология
Всяка станция е свързана с точно две съседни
посредством релейни блокове. Информацията се предава в избрана посока
посредством движещи се маркери. Маркера се нарича Token. Ако станция А
иска да изпрати съобщение на станция Х,
то А изчаква маркера да достигне до
нея свободен или празен, свързва с маркера съобщението и го предава на
наследника си. Всяка следваща станция проверява дали съобщението е за нея и ако
не е го препраща на следваща. Когато съобщението достигне Х,
то Х прочита съобщението и ако няма
да предава изпраща маркера свободен на следващия. S приема функцията на
мрежов сървър.
Преимущества:
- Лесно добавят или изключват станции, макар и по-сложно
от магистралната топология.
- Лесно се диагностицира, макар и невинаги.
- Няма колизии, но често се получава забавяне.
Недостатъци:
- Трудно се защитава информацията от неправомерен достъп,
но по-лесно от магистралната.
4.

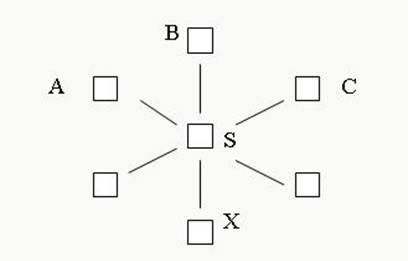

Топология звезда
Всяка станция е свързана с един компютър - мрежов
сървър. Ако станция А иска да
изпрати съобщение на станция В, то
станция А изпраща съобщение на S и S го изпраща на
получателя.
Преимущества:
- Лесно се добавят или изключват работни страници.
- Няма колизии, но може да има опашки. Опашките се разрешават чрез
приоритетите (FIFO) и (LIFO). Информацията е защитена от неправомерен достъп.
Недостатъци:
- По-скъпа е мрежата поради необходимостта от още един
компютър за сървър.
- Като се повреди сървъра цялата мрежа спира да
работи. Затова сървъра се дублира с S1.
5.
Видове локална мрежа
1) Мрежи
с равноправен достъп - всеки
компютър е работна станция, сървър или и двете. Peer - to - peer.
2) Мрежи
с централизиран достъп. Наричат
се Client - server.
При тях информацията се обработва на работните
станции чрез заявки към един компютър, наречен сървър. Работните станции се
наричат още клиент-сървъри.
6.
Мрежова операционна система
1) за
мрежи с равноправен достъп:
- В MS DOS среда - Lantastic, Novell Netware Line.
- В WINDOWS - Windows 3.11
for workgroups, Windows 95, Win98, Win ME.
2) за
мрежи с централизиран достъп:
- В MS DOS - Novell, Netware 3.x, 4.x.
- В WINDOWS - Win.NT, Win 2000, Win XP.
